1,名稱:數控母線加工機
型號:NCMX-302K (專利號 ZL200820174497.9)

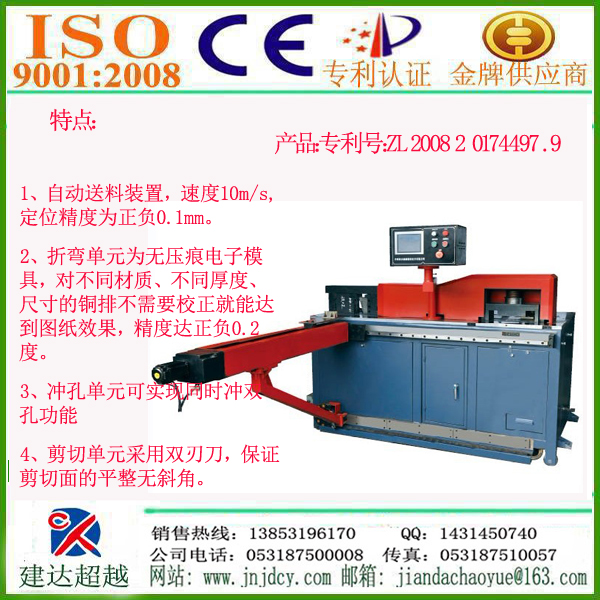

圖片:
NCMX-302K全數控母線加工機樣式如上圖,是我公司自主研發的雙軸數控母線加工機,并通過了ISO9001-2008質量認證,CE機電安全認證,出口質量許可證,專利認證等。在世界上,技術處于領先地位。與意大利比,我公司生產的NCMX-302K為兩個工作單元,意大利只有一個。該母線機設備功能強,可對母線沖孔、剪切、折彎、折立彎、壓花、鈕麻花、壓電纜接頭。制件精度高,一致性好,全部數控。沖孔單元一次可沖2個孔,不需要打烊沖,不需要畫線,生產效率是其他母線機的4倍。適合批量生產。
該機器為兩軸控制,一個軸是尺寸控制,即控制切排的長度、沖孔位置定位、折彎邊長度定位等等。另一個軸是折彎角度控制。采用最先進的電子折彎模具,可以直接測量折橫彎、立彎的角度,角度精度明顯提高,折彎無壓痕。
母線機控制精度:
擋尺定位精度±0.2mm
折彎角度控制精度±10
同時可以沖兩孔。
電子模具直接測量折彎角度。
特制模具保證工件無壓痕。
2,視頻鏈接
http://v.youku.com/v_show/id_XMjEwOTQ0NjQ1Ng==.html
3,產品簡介及用途
本機(又名母線機、母排機、母排加工機、銅排加工機)主要是用于各種規格的銅、鋁母線的多種加工。同一臺機器可以分別或同時進行沖孔、剪切、折彎加工。操作簡單、使用方便、生產效率高,是專門用于電力行業、高低壓成套、母線槽行業的加工銅鋁母線的專用設備。
4, 產品的主要特點:
1,機器具有沖、剪/折兩個加工單元,剪切和折彎單元在一起,可分別進行母線的沖孔、剪切、折彎加工,在折彎單元上更換模具,還可以進行壓平、壓花、壓電纜接頭、鈕花等特殊加工。
2,每個單元的工作行程均可方便的調節,減少加工輔助時間,提高生產效率。
3,沖、剪單元用立式加工方式,操作靈活方便,采用平刃剪切,剪切工件平整。
4,機器上裝有腳輪,通過調整四個支腳,可以很方便地移動。
5,各個單元全部實現數控,可以采用數控系統進行加工,也可以選擇使用腳踏開關控制加工過程。
6,加工過程中,工件定位由擋料控制,精確性好,不需要打烊沖,不需要畫線,大大節省了時間,提高了工作效率,生產效率是多工位母線加工機的4倍,適合批量生產。
5,技術參數
沖孔加工 | 最大沖孔力(KN) | 300 |
沖孔加工范圍 | ф4.3~ф25 | |
最大加工厚度 | 12 | |
最大加工寬度 | 150 | |
剪切加工 | 最大剪切厚度 | 12 |
最大剪切寬度 | 150 | |
折彎加工 | 最大折彎力(KN) | 300 |
最大折彎寬度 | 150 | |
最大折彎厚度 | 12 | |
折立彎加工 | 最大折彎寬度 | 100(10㎜厚銅) |
最小折彎角度 | 90° | |
壓花功能 | 選配功能 | |
壓電纜接頭 | 選配功能 | |
鈕麻花功能 | 選配功能 | |
外形尺寸 | 1700×2200×1550 | |
主電機功率(KW) | 4×2 |
電機 | 皖南電機 |
油泵 | 臺灣 |
電磁閥、溢流閥 | 臺灣 |
繼電器 | 施耐德或OMRON |
接觸器 | 施耐德或OMRON |
按鈕開關 | 上海二工電器廠 |
伺服電機 | 日本松下 |
數控系統 | 日本三菱 |
折彎角度控制精度 | ±1° |
擋尺最大定位速度 | 10m/min |
擋尺最大定位距離 | 1m |
擋尺定位精度 | ±0.1mm |
腳踏開關 | 2個 |
內六角扳手 | 1套 |
扳手27-30 | 1個 |
密封圈 | 1包 |
機油槍 | 1支 |
定位磁座 | 無 |
沖孔模具φ9、φ11、φ13、φ17 | 各1套 |
剪刀 | 沖剪1副 |
橫彎凸模 | 1套 |
立彎凸模 | 1套 |
橫彎電子凹模 | 1套 |
立彎電子凹模 | 1套 |
雙孔模具架 | 1個 |
壓花模具 | 1套 |
間距為 雙孔模座 25×φ9mm、30×φ11mm、40×φ13mm、50×φ17mm |
各1套 |
沖頭φ9、φ11、φ13、φ17 (與雙孔模座配套) |
各2個 |
