詳細信息
1，名稱：前送料數控數控剪板機
型號：QS-QC12K系列

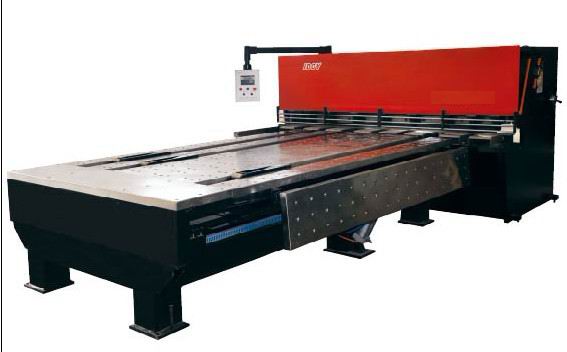

圖片：
我公司生產的QS-QC12K系列數控剪板機，通過了ISO9001-2008質量認證，CE機電認證，出口質量許可證等，質量有保證，產品遠銷國內外，贏得了客戶的一致信賴和好評。
2，前送料數控剪板機 視頻鏈接
3，前送料數控剪板機簡介及用途
數控剪板機是用一個刀片相對另一刀片作往復直線運動剪切板材的機器。是借于運動的上刀片和固定的下刀片，采用合理的刀片間隙，對各種厚度的金屬板材施加剪切力，使板材按所需要的尺寸斷裂分離。剪板機屬于鍛壓機械中的一種，主要作用就是金屬加工行業。產品廣泛適用于航空、輕工、冶金、化工、建筑、船舶、汽車、電力、電器、裝潢等行業提供所需的專用機械和成套設備。
QS-QC12K系列數控送料剪板機（又名下料機、裁板機）主要用于機械制造、高低壓開關柜、家用電器、汽車、糧食機械、醫療器械、廚房設備、輕工、紡織機械、化工機械、造船、不銹鋼裝璜等行業金屬板料的剪切加工。
4，前送料數控剪板機性能特點
1，液壓傳動、擺式刀架。機架整體焊接結構堅固耐用。經退火處理，不變形。
2，具有快速調整刀片間隙功能，定位可靠。
3，具有行程調節裝置，行程可方便地快速無級調節。
4，高精度滾珠絲杠及直線導軌。
5，氣動夾鉗，自動送料，自動退料，自動定位。精度高。
6，節省人工，只需將拌料置于工作臺上，剪切工作自動運行。
數控系統
荷蘭DELEM公司CNC系統（全套原裝進口），具有修正及退讓等功能。LED液晶顯示、操作簡單，使用方便。
產品優勢：
1，荷蘭DELEM世界最先進數控系統，操作編程方便精確。
2，后檔料自動定位，剪切工件尺寸精度控制精準無誤。
3，自動送料臺剪切工件時，自動升起，拓展拌料加工尺寸。
4，氣動夾鉗自動夾緊拌料，剪切時，自動送料退料，尺寸由
數控系統控制，可根據圖紙進行編程，保證了剪切的精度，無廢料。
5，前送料數控剪板機 技術參數
| 機器型號 |
可剪最大 板厚(㎜) |
可剪最大 板寬(㎜) |
剪切角度 |
行程次數 (次/分) |
主電機 功率(KW) |
機器重量 (T) |
外形尺寸 長×寬×高(㎜) |
| QS-QC12K-4×2500 | 4 | 2500 | 1°30′ | 12 | 5.5 | 6 | 3085×4740×1550 |
| QS-QC12K-6×2500 | 6 | 2500 | 1°30′ | 12 | 7.5 | 8 | 3130×4830×1600 |
| QS-QC12K-6×3200 | 6 | 3200 | 1°30′ | 10 | 7.5 | 9 | 3840×5110×1620 |
| QS-QC12K-8×2500 | 8 | 2500 | 1°30′ | 10 | 7.5 | 10.5 | 3700×5110×1620 |
| QS-QC12K-8×3200 | 8 | 3200 | 1°30′ | 8 | 15 | 12.5 | 3880×5120×2125 |
| 數控系統 | 意大利ESA525 或 荷蘭DELEM310 |
| 顯示 | 高清晰LCD顯示275×48象素 |
| 驅動 | 交流伺服電機（日本松下） |
| 絲杠 | 滾珠絲杠（臺灣銀泰） |
| 導軌 | 高精度直線導軌（臺灣銀泰） |
| 送料裝置 | 數控前送料臺（不銹鋼臺面帶翻板） |
| 最大定位速度（m/min） | 15 |
| 最大行程 | 2500 |
| 定位精度 | ±0.1 |
| 序號 | 名稱 | 規格與型號 | 數量 | 備注 |
| 1 | 主機 | QC12K-6×3200剪扳機 | 1臺 | |
| 2 | 說明書 | 1份 | ||
| 3 | 前送料臺 | 2500mm | 1臺 | |
| 4 | 裝箱單 | 1份 | ||
| 5 | 合格證書 | 1份 | ||
| 6 | 地腳螺栓 | 8套 | ||
| 7 | 密封圈 | 1袋 | ||
| 8 | 腳踏開關 | 2個 | ||
| 9 | 門鎖鑰匙 | 1套 | ||
| 10 | 開關鑰匙 | 1套 | ||
| 11 | 加油漏斗 | 1個 | ||
| 12 | 加油油管 | 1根 | ||
| 13 | 內六角扳手 | 1套 | ||
| 14 | 黃油槍 | HS87-4Q | 1件 | |
| 15 | 側擋 | 1個 | ||
| 16 | 充氮組件 | 1套 | ||
| 17 | 剪切上下刀具 | 1副 | 在機器上 |
