詳細信息
1，名稱：數控伺服轉塔沖床
型號：SKCSF300

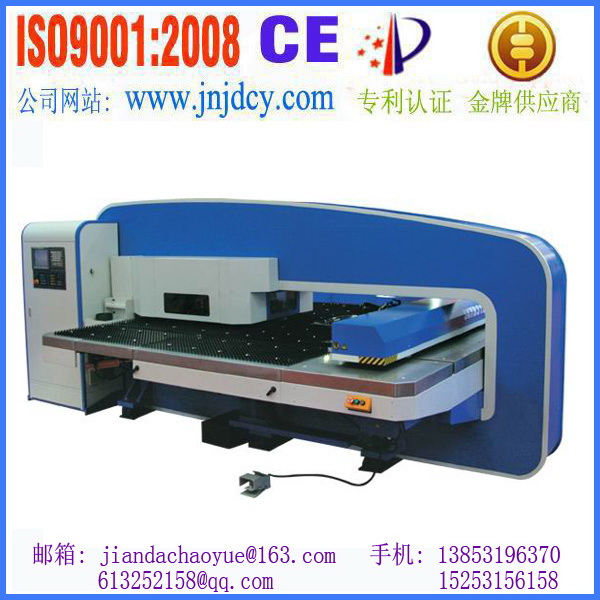

圖片：
我公司生產的SKCSF300數控伺服轉塔沖床，通過了ISO9001-2008質量認證，CE機電認證，出口質量許可證等，質量有保證，產品遠銷國內外，贏得了客戶的一致信賴和好評。德國技術支持，采用原裝德國西門子、日本FANUC數控系統，全伺服動力系統，保證了機器的質量和工作效率。節省了能源、
2，視頻鏈接
3，伺服驅動
數控轉塔沖床 簡介及用途
SKCSF300 數控伺服轉塔沖床是我公司技術人員研制成功的新一代高科技數控沖床，本機床采用伺服電機傳動，床身采用整體焊接結構，堅固耐用。
本機器采用德國SIMENS或日本FANUC數控系統進行控制，四軸驅動的現代化鈑金加工設備，其沖壓動力系統采用伺服電機式動力頭；絲杠、導軌等配套部件采用進口一流產品，加工部件品質精良，整機性能可靠。它能使鈑材件沿X，Y方向定位，并能任意選擇安裝在轉塔上的模具,按加工要求沖出不同尺寸、形狀、和孔距的孔形，也能選用小沖模以步?jīng)_方式?jīng)_出大圓孔、方孔、腰形孔及任意形狀的曲線孔；可以樣沖（沖圖案、文字）；也可完成某些特種板材加工工藝。
4，數控沖床計算機自動編程系統—AutoSoft
AutoSoft 是為了提高數控沖床、切割機、沖剪復合機床編程質量和效率的需要，在參考國外同類自動編程系統優點的基礎上自行開發的新一代計算機自動編程排料系統。該軟件適用于各種進口及國產數控系統，具有很強的通用性。能自動生成配備國內外各種數控系統的沖床的加工程序代碼，并能自動生成必要的加工信息。
本系統的主要功能：
圖形設計及編輯
模具庫管理
高度自動化：自動選模、自動重定位、模具優化、路徑優化。
人工干預功能：手動調整更換模具、手動選擇部分加工、補償方向、加工順序、加工工藝手動改變、暫停及微鏈接、手動調整重定位時的油缸壓料位置。
AUTOCAD接口功能：AUTOCAD設計完成的圖紙，不需要任何處理，可以直接被本系統接受，產生加工程序。
自動排料功能：能夠根據加工假話自動對零件進行排料，并能根據需要對排料圖進行人工修改。
參數化設置：可以根據機床進行參數調整，可調整的參數為：夾鉗位置，步?jīng)_毛邊尺寸，微鏈接尺寸，加工范圍，參考點，工位數，旋轉工位，夾鉗死區尺寸，圖形公差，擊碎尺寸，油缸距離，油缸距沖頭距離，步?jīng)_圓弧模具尺寸，沖外輪廓模具尺寸等。
加工預覽：實時反映加工效果和加工路徑。
5，主要技術參數
| 1) 機器型號 | SKCSF31320 |
| 2) 公稱壓力 | 300 kN |
| 3) 最大沖孔直徑 | F88.9 mm |
| 4) 最大工件尺寸（一次再定位） | 1250 x 2500 mm |
| 5) 最大工件厚度 | 6 mm |
| 6) 最大工件重量 | 150 kg |
| 7) 沖孔精度 | +0.1 mm |
| 8) 重復定位精度 | +0.02 mm |
| 9) 滑塊行程 | 30 mm |
| 10) 滑塊最高行程次數 | 600 h.p.m |
| 11) 最大板料進給速度 | 60 m/min |
| 12）X/Y軸公稱行程 | X=2500mm, Y>1250mm |
| 13）喉口深度 | 1280 mm |
| 14) 轉塔回轉速度 | 30 r.p.m |
| 15) 轉塔模位數 | 32 工位 |
| 16）模具結構 | 通用型長導向模具 |
| 17）轉塔結構 | 厚轉塔 |
| 19）旋轉工位傳動方式 | 蝸輪蝸桿傳動 |
| 20）夾鉗數量 | 3 |
| 21）夾鉗結構 | 全浮動式 |
| 22）再定位裝置 | 有 |
| 23）數控系統 | 德國西門子數控系統 或FANUC |
| 24）控制軸數 | 4軸控制 |
| 25）系統配置 | 內存256K |
| 26）RS232C通訊接口 | 有 |
| 27) 顯示 | 8.4"液晶顯示 |
| 28）床身結構形式 | 閉式結構 |
| 29）機身熱處理方式 | 去應力退火 |
| 30) 主電機功率 | 65 kW |
| 31) 電源（AC 3相 380V） | 70 kVA |
| 32) 氣源 用氣量; 壓力 | 0.2 m3/min; 0.55 MPa |
| 33) 外形尺寸（長×寬×高） | 4895×5300×2110 mm |
| 34) 機器重量 | 12 噸 |
6，主要配置及詳細信息
數控系統，滾珠絲杠，直線導軌，伺服系統，液壓動力系統總成，電磁閥，氣缸，接近開關，電源，浮動夾鉗，自動編程成。
1，采用耐磨材料精工制作的高精度加厚轉塔，配用長導向模具，確保模具的對中性，大幅提高了模具的壽命。
2，采用原裝德國SIEMENS數控系統或日本FANUC數控系統，配有RS232標準接口，中英文轉換，具有很強的診斷功能，國際通用G代碼編程。
3，采用國外原裝數字交流伺服電機，確保運轉速度和加速度的平穩，保證長期的高精度，高可靠性。
4，全套德國原裝進口的哈雷液壓總成，噪音小，發熱少，節能，確保了機床的動力性能和可靠性。
5，標準的全浮動式夾鉗，采用上下浮動結構，避免了材料的扭曲變形，移動方便。采用毛刷鋼球復合工作臺，可以使板料送進平滑無噪音，不會使板料在運行中出現劃痕。
| 序號 | 名 稱 | 數量 | 國家/公司 |
| 1 | 數控系統德國西門子或FANUC
數控沖床專用系統 | 1 套 | 德國西門子 公司 |
| 2 | 交流數字伺服放大器 | 4臺 | 日本安川公司 |
| 3 | 交流數字伺服電機 | 4臺 | 日本安川公司 |
| 4 | 伺服電機動力系統總成 | 1套 | 國產 |
| 5 | 精密滾珠絲杠 | 2件 | 臺灣上銀 |
| 6 | 精密絲杠軸承 | 4個 | 德國INA公司 |
| 7 | 精密直線滾動導軌 | 2件 | 臺灣上銀 |
| 8 | 主要電器元件 | 1套 | 施耐德或OMRON |
| 9 | 繼電器 | 10個 | 日本OMRON |
| 10 | 接近開關 | 14個 | 進口 |
7，裝箱單配件信息
| 序號 | 名稱 | 規格與型號 | 數量 | 備注 |
| 1 | 主機 | SKCSF-300數控轉塔沖床 | 1臺 | |
| 2 | 說明書 | | 1份 | |
| 3 | 裝箱單 | | 1份 | |
| 4 | 合格證書 | | 1份 | |
| 5 | 腳踏開關 | | 1個 | |
| 6 | 門鎖鑰匙 | | 1套 | |
| 7 | 內六角扳手 | | 1套 | |
| 8 | 黃油槍 | HS87-4Q | 1件 | |
| 9 | 機油壺 | | 1個 | |
| 10 | 數據線 | | 1根 | |
| 11 | 液壓站 | | 1套 | |
| 12 | 模具 | | 32套 | |
8，價格及付款方式，交貨期
8-1，出廠價（含增值稅） 68萬元
主動聯系我們，可享受老客戶同等價格！
8-2，付款方式
預付30%，發貨前付60%，收到機器后，安裝調試培訓后，付清全款。
8-3，交貨期
收到30%預付款后，90個工作日內發貨。
9，質保期及相關認證
本產品質保期一年，終生服務。質保期內，免費為客戶服務。
相關認證：
ISO9001：2008質量認證；出口歐盟機電產品出口CE認證；擁有鍛壓機床出口質量許可證；
我公司是所有產品都已在國家質監局備案。
公司實力強大，產品質量可靠，相信我們，選擇我們，您不會后悔！
10,服務承諾
10-1、售前服務
◆ 專業技術人員為客戶介紹產品特點及概況，為用戶選擇高檔次產品提供決策信息及相關條件
◆ 通過投標活動技術方案，積極提供招標設備的性能特點及各種參數。工程師及項目經理進行交流及商務談判，并隨時歡迎客戶來公司參觀考察
10-2、 售中服務
◆ 選擇國內外最好的配套件制造廠家，保證做到全面滿足客戶要求，并且便于日常維護及配套件供應
◆ 制造過程中，全力配合客戶的產品監造、檢查驗收等各階段工作
10-3、 售后服務
◆ 對客戶進行專業培訓，并提供產品使用、維修、保養等方面的技術資料
◆ 完成合同規定的產品技術規范條件中明確的產品責任，完全滿足用戶的需求
◆ 根據客戶要求，可派專業技術人員到現場技術服務
◆ 現場安裝招標設備、試運行、維護，對買方人員進行培訓
◆ 對非供方責任造成的設備損壞，優先提供配件和修理義務
◆ 長期優惠提供設備易損件供應服務
◆ 質保期12個月，在產品質保期內，因制造所產生的產品質量問題，由我方免費負責修理或更換部件。質保期后，一如既往實施優質服務，僅收取成本費。
設備如發生質量問題，在接到用戶維修通知后，本公司維修人員將及時給予答復，24小時（500公里以內）內到達現場，為客戶創造一個高效率的工作環境。

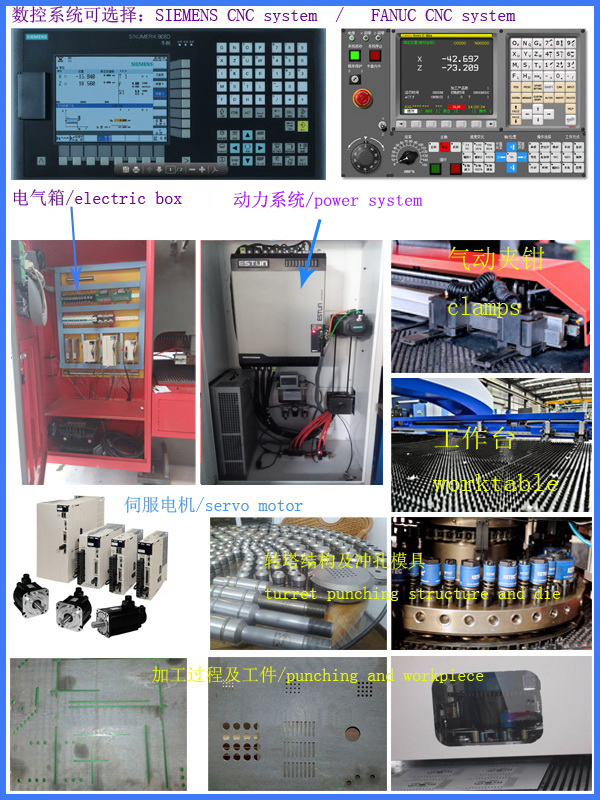

11，機器工作細節及構造
12，部分證書
13，公司展示
