詳細信息
1，名稱：龍門式數控
刨槽機 型號：BC40-13
我公司生產的BC40-13龍門式
刨槽機，通過了ISO9001-2008質量認證，CE機電認證，出口質量許可證等，質量有保證，產品遠銷國內外，贏得了客戶的一致信賴和好評。產品技術結合韓國龍門刨技術、香港龍門刨技術、德國龍門刨技術，我們進行了創新，質量可靠，工作效率俱佳。
2，視頻鏈接
3, 數控刨槽機簡介及用途
該設備（又名開槽機）適用于電梯、裝飾材料、不銹鋼加工、家用電器等需要高精度加工板材的行業。鋼板焊接結構，退火時效處理、穩定性好、工作精度高、加工效率高，工人勞動強度大大降低。
刨槽（V grooving）是金屬或非金屬材料彎曲成形的輔助工序，在金屬或非金屬材料需要彎曲成形的彎曲線處利用特殊的設備刀具刨切出V型槽，使材料易于折彎成形且彎曲角外R能達到最小化，再用折彎機或手工折彎成型，以此方法加工完成并達到產品外觀要求。V型槽的深度、寬度、角度可以通過刨切加工時的進刀量和刨刀形狀來保證。
4, 數控刨槽機主要特點
龍門式，上下料方便。氣冷無環境污染。 二+1軸數控，加工精度高。
5, 數控刨槽機技術參數
| | BC40-13數控刨槽機(龍門式) |
| 加工范圍 | 最大加工板料長度 | 4m |
| 最大加工板材寬度 | 1.3 m |
| 一次刨槽深度 | 1 mm/次 |
| 定位精度 | Y1、Y2軸 | ±0.1mm |
| Z軸 | ±0.01mm |
| 刨刀數量 | | 4只 |
| 移動速度 | Y1、Y2軸 | 10m/分鐘 |
| Z軸 | 8m/分鐘 |
| 刨槽速度 | 大于40m/分鐘 |
| 工作臺尺寸 | 長度 | 4m |
| 寬度 | 1.3m |
| 開槽最大寬度 | 1312mm |
| 開槽最大長度 | 4050mm |
| 開槽最大厚度 | 10mm |
| 開槽最小厚度 | 0.4mm |
| V型最小邊距 | 8mm |
| 橫梁移動最大速度 | 50m/min |
| y軸精度 | 0.01mm |
| z軸精度 | 0.01mm |
| 機器重量 | 8.64T |
| 外形尺寸 | 6252X2400X1680 |
6, 數控刨槽機配置表
| 數控系統 | 日本三菱 |
| 顯示 | STN雙色液晶顯示器320×240象素 |
| 數控軸數 | 二+1軸 |
| 驅動方式 | 交流伺服 |
| 內置式PLC功能,減少電路設備,增加可靠性 | 是 |
| Y、Z軸電機 | 全數字交流伺服電機（日本松下）或(日本三菱) |
| X軸電機 | 變頻電機（LG） |
| 絲杠 | 高精度滾珠絲杠（臺灣銀泰） |
| 導軌 | 高精度直線導軌(臺灣銀泰) |
| 編碼器 | 內置 |
| 序號 | 名稱 | 規格 | 品牌 |
| 1 | 數控系統 | 10寸觸屏 | 日本三菱plc+臺灣維綸觸摸屏 |
| 2 | 伺服電機 | 1kw | 日本松下 |
| 3 | 驅動方式 | 0.75kw | 日本松下 |
| 4 | 變頻器 | 7.5KW | 韓國LG |
| 5 | 主電機 | 5.5KW | 臺灣/德國ABB |
| 6 | 液壓系統 | | 臺灣 |
| 7 | 交流接觸器 | | 施耐德 |
| 8 | 繼電器 | | 施耐德或歐姆龍 |
| 9 | 絲杠、導軌 | | 臺灣上銀或銀泰 |
| 10 | 刀片 | | 韓國合金刀（HS、HA） |
7, 數控刨槽機技術指標
| Z軸分辨率 | ±0.01 |
| Y1 Y2軸分辨率 | ±0.1 |
| Y1 Y2軸最大定位速度（m/min） | 10 |
| Z軸最大定位速度（m/min） | 8 |
8，數控刨槽機附件表（裝箱單）
| 序號 | 名稱 | 規格與型號 | 數量 | 備注 |
| 1 | 主機 | BC40-13 | 1臺 | |
| 2 | 使用說明書 | | 1份 | |
| 3 | 裝箱單 | | 1份 | |
| 4 | 合格證書 | | 1份 | |
| 5 | 地腳螺栓 | | 6套 | |
| 6 | 黃油槍 | HS87-4Q | 1件 | |
| 7 | 開關鑰匙 | | 1套 | |
| 8 | 內六方扳手 | | 1套 | |
| 9 | 磁力表座 | | 2件 | |
| 10 | 對刀墊板 | | 3件 | |
| 11 | 刨槽刀具 | | 1套 | |
9，價格及付款方式，交貨期
9-1，含稅送貨到桂林價格：
27萬元/臺
9-2，付款方式
預付50%，發貨前付清全款。
9-3，交貨期
收到50%預付款后，30個工作日內發貨。
10，數控刨槽機質保期及相關認證
本產品質保期一年，終生服務。質保期內，免費為客戶服務。
相關認證：
ISO9001：2008質量認證；出口歐盟機電產品出口CE認證；擁有鍛壓機床出口質量許可證；
我公司是所有產品都已在國家質監局備案。
公司實力強大，產品質量可靠，相信我們，選擇我們，您不會后悔！
11,服務承諾
11-1、售前服務
◆ 專業技術人員為客戶介紹產品特點及概況，為用戶選擇高檔次產品提供決策信息及相關條件
◆ 通過投標活動技術方案，積極提供招標設備的性能特點及各種參數。工程師及項目經理進行交流及商務談判，并隨時歡迎客戶來公司參觀考察
11-2、 售中服務
◆ 選擇國內外最好的配套件制造廠家，保證做到全面滿足客戶要求，并且便于日常維護及配套件供應
◆ 制造過程中，全力配合客戶的產品監造、檢查驗收等各階段工作
11-3、 售后服務
◆ 對客戶進行專業培訓，并提供產品使用、維修、保養等方面的技術資料
◆ 完成合同規定的產品技術規范條件中明確的產品責任，完全滿足用戶的需求
◆ 根據客戶要求，可派專業技術人員到現場技術服務
◆ 現場安裝招標設備、試運行、維護，對買方人員進行培訓
◆ 對非供方責任造成的設備損壞，優先提供配件和修理義務
◆ 長期優惠提供設備易損件供應服務
◆ 質保期12個月，在產品質保期內，因制造所產生的產品質量問題，由我方免費負責修理或更換部件。質保期后，一如既往實施優質服務，僅收取成本費。
設備如發生質量問題，在接到用戶維修通知后，本公司維修人員將及時給予答復，24小時（500公里以內）內到達現場，為客戶創造一個高效率的工作環境。

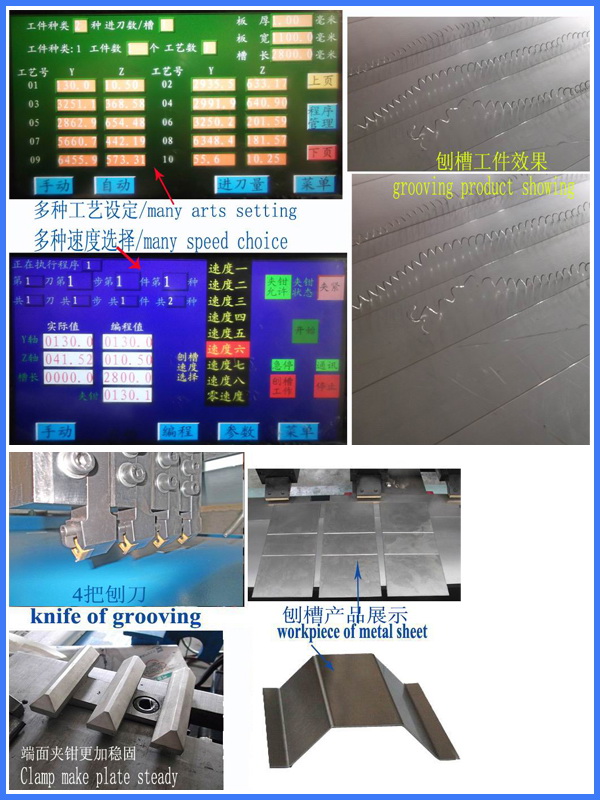

12，數控刨槽機工作細節及構造

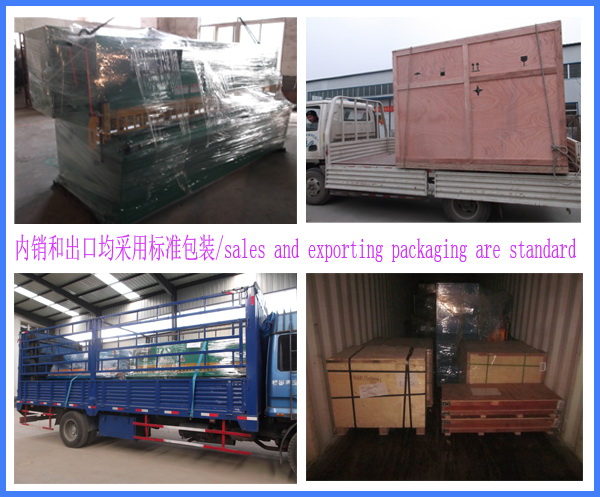

13，數控刨槽機用油及包裝運輸
14，部分證書
15，公司展示
