詳細信息
1，名稱：
母線加工中心 (專利號: ZL 2009 2 0020857.4)
型號：FMCMX-303K, FMCMX-303C

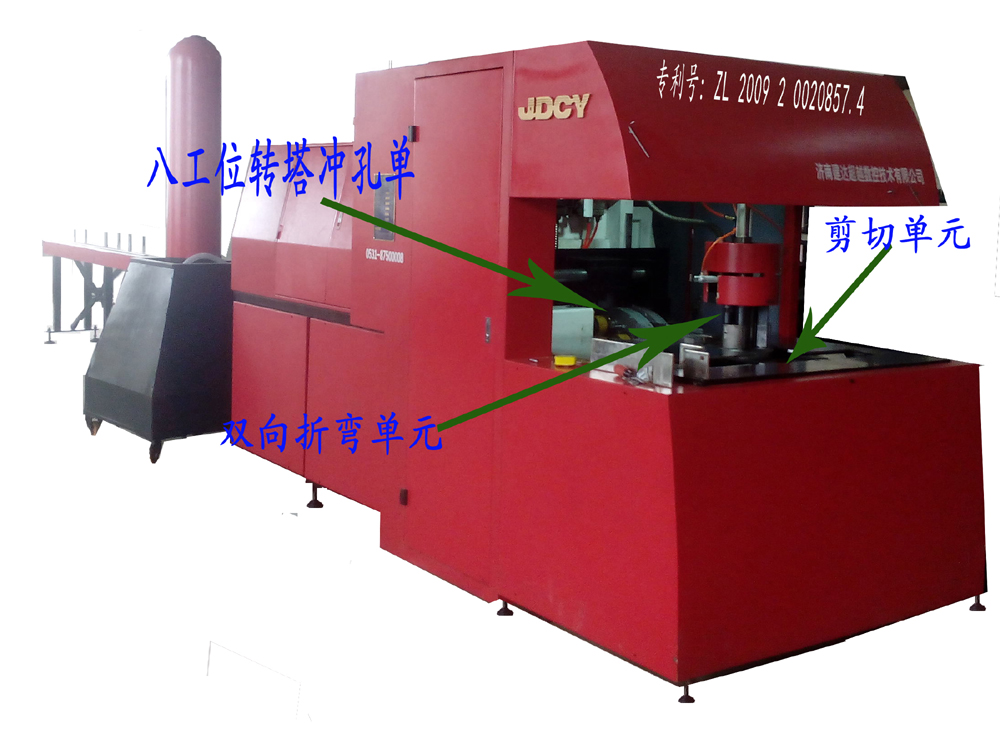

圖片：
2，母線加工中心視頻鏈接
FMCMX-303K:
http://v.youku.com/v_show/id_XMjEwOTM0NTM5Ng==.html
3，母線加工中心簡介及用途
我公司生產的FMCMX-303K母線加工中心，通過了ISO9001-2008質量認證，CE機電認證，出口質量許可證，專利認證等，質量有保證，贏得了客戶的信賴。該加工中心只需將母排放在工作臺上，設定程序，沖孔、折彎、剪切一體，無需人工，自動成型。4軸控制。為世界上最先進的
母線加工機。與其他廠家生產的母線加工中心比較，我公司生產的FMCMX-303K為正真意義上的母線加工中心，其他廠家生產的母線加工中心只有沖孔和剪切，制作完畢后，還需要人工和其他折彎輔助機器，進行折彎。而我公司成產的母線加工中心，沖孔、折彎、剪切是一體的，不需要人工及其他輔助設備，制件精度高，一致性好。是大型、專業
母線機生產廠家的必備機器。目前，我公司生產的該加工中心已經與世界上最大的母線槽生產廠家合作。值得信賴！
4，母線加工中心的主要特點
1，本生產線是我公司自主研發并取得專利的母線加工流水線，屬于電力行業、高低壓成套、母線槽行業銅鋁母線專用加工設備。具有高效、低耗、省力、環保、制件精確、成形美觀、操作方便等特點。
2，本生產線具有獨創的加工原理及加工方式，完全不同于以往的加工概念，采用4軸控制一次裝夾即可自動實現銅、鋁排的沖、折、剪加工等工作。操作時只需將條狀待加工母線排一次于夾鉗裝夾到位，配合各種編程及操作即可。成品件自動生產完成，廢料集體回收。
3，本生產線采用雙氣動夾鉗、互動完成自動送料過程不限母線排長度，定位精度達±0.1mm。
4，沖孔單元采用8模位轉塔沖孔方式，自動選模、自動定位、自動精確控制孔距。
5，折彎采用獨特的雙向折彎系統，確保左右折彎一次完成，折彎角度控制精度±0.5°，制件美觀。剪切單元采用沖切剪斷方式，切口斷面平整、光滑。
5，可加工產品范圍 母線加工中心：
|
沖孔加工 |
最大沖孔力（KN） |
300 |
|
沖孔加工范圍（㎜） |
ф4.3～ф25 （銅、鋁） |
|
最大加工厚度（㎜） |
12 （銅、鋁） |
|
最大加工寬度（㎜） |
150 （銅、鋁） |
|
剪切加工 |
最大剪切力 （KN） |
300 |
|
最大剪切厚度(㎜) |
12 （銅、鋁） |
|
最大剪切寬度(㎜) |
150（銅、鋁） |
|
折彎加工 |
最大加工厚度（㎜） |
12 （銅、鋁） |
|
最大加工寬度（㎜） |
150 （銅、鋁） |
|
電機總功率 |
|
12KW |
|
機器外觀 |
長X寬X高 |
8500×1240×1750mm |
|
機床重量 |
T |
4.2 |
6，母線加工中心 加工原理說明
本機加工原理見附件圖1，將待加工銅排坯料置于機床工作臺上，定位后將送料夾鉗4夾緊，即可進行工作。夾鉗送料至沖孔單元中可進行X軸方向的孔距控制，沖孔單元升降（Z軸）可控制Z軸方向的孔距。運行“T”軸轉塔12選擇所需沖孔模具即可進行沖孔工作。沖孔工作完成后送料夾鉗繼續送進，至所需折彎位置。夾緊固定夾鉗8，選擇“左彎”或“右彎”動作，設定所需角度即可運行所選程序執行所需的折彎步驟。（此時剪切單元9呈下降狀態，為折彎工作提供所需空間）。折彎完成后，夾鉗4繼續送進至所需切斷位置。剪切單元9上升到位，剪切刀10運行切斷工件，至此加工件加工完成。
加工工件長度超過送料夾鉗行程時由送料夾鉗4與固定夾鉗8配合完成。送料夾鉗4夾排送進由固定夾鉗8夾排固定后送料夾鉗4松開空載退回，再夾緊再送進，連續循環即可實現6米長度工件加工。
busbar processing line design drawing.jpg" style="width: 600px; height: 464px" />
7，我公司FMCMX母線加工中心與其他國家最先進母線加工中心的優勢
我公司生產的FMCMX-303K數控母線加工中心 目前從工藝和自動化水平上都是國際上領先的機床設備，目前國際上已有的自動
母線加工機都是只包含沖剪單元，折彎只能人工操作。也就是說，從自動線上下來的是半成品。下面是我公司產品和目前國際上比較流行的自動線的性能比較。
|
性能 |
FMCMX-303K數控母線加工中心 |
目前國際上流行的母線加工中心 |
|
包括單元 |
沖孔、折彎、剪切 |
沖孔、剪切 |
|
自動送料 |
銅排立式送料不易劃傷 |
銅排臥式送料易劃傷 |
|
數控軸數 |
四軸 |
二軸 |
另外，我公司還可以根據用戶要求生產專用的母線壓花折彎機。在我公司一站采購就可以滿足貴公司銅鋁排的全部加工要求。為以后的維護也提供了方便的條件。
按照貴公司的要求，我公司可以專門為貴公司制作一套只有沖、剪的自動線，該自動生產線仍然是立式送料，轉塔式模具庫。
8，母線加工中心配置表
|
型 號 |
FMCMX-303K, FMCMX-303C |
|
數控系統PLC |
日本三菱 |
|
電機 |
皖南電機 |
|
油泵 |
臺灣 |
|
電磁閥、溢流閥 |
臺灣 |
|
繼電器 |
施耐德或OMRON |
|
接觸器 |
施耐德或OMRON |
|
按鈕開關 |
上海二工電器廠 |
|
伺服電機 |
日本松下 |
|
數控系統 |
日本三菱 |
|
折彎角度控制精度 |
±1° |
|
擋尺最大定位速度 |
10m/min |
|
擋尺最大定位距離 |
1m |
|
擋尺定位精度 |
±0.1mm |
9，母線加工中心附件表
|
內六角扳手 |
1套 |
|
扳手27-30 |
1個 |
|
密封圈 |
1包 |
|
機油槍 |
1支 |
|
定位磁座 |
無 |
|
沖孔模具φ7、φ9、φ11、φ13、φ17、φ19、φ21、φ23 |
各1套 |
|
剪刀 |
沖剪1副 |
|
橫彎凸模 |
1套 |
|
立彎凸模 |
1套 |
|
橫彎電子凹模 |
1套 |
|
立彎電子凹模 |
1套 |
10，價格及付款方式，交貨期
10-1，出廠價（含增值稅）
主動聯系我們，可享受老客戶同等價格！
10-2，付款方式
預付30%，發貨前付60%，收到機器后，安裝調試培訓后，付清全款。
10-3，交貨期
收到30%預付款后，30個工作日內發貨。
11，質保期及相關認證
本產品質保期一年，終生服務。質保期內，免費為客戶服務。
相關認證：
ISO9001：2008質量認證；出口歐盟機電產品出口CE認證；擁有鍛壓機床出口質量許可證；
我公司是所有
母線機企業中唯一一家擁有母線機企業標準的生產型企業，并在國家質監局備案。
公司實力強大，產品質量可靠，相信我們，選擇我們，您不會后悔！
12,服務承諾
12-1、售前服務
◆ 專業技術人員為客戶介紹產品特點及概況，為用戶選擇高檔次產品提供決策信息及相關條件
◆ 通過投標活動技術方案，積極提供招標設備的性能特點及各種參數。工程師及項目經理進行交流及商務談判，并隨時歡迎客戶來公司參觀考察
12-2、 售中服務
◆ 選擇國內外最好的配套件制造廠家，保證做到全面滿足客戶要求，并且便于日常維護及配套件供應
◆ 制造過程中，全力配合客戶的產品監造、檢查驗收等各階段工作
12-3、 售后服務
◆ 對客戶進行專業培訓，并提供產品使用、維修、保養等方面的技術資料
◆ 完成合同規定的產品技術規范條件中明確的產品責任，完全滿足用戶的需求
◆ 根據客戶要求，可派專業技術人員到現場技術服務
◆ 現場安裝招標設備、試運行、維護，對買方人員進行培訓
◆ 對非供方責任造成的設備損壞，優先提供配件和修理義務
◆ 長期優惠提供設備易損件供應服務
◆ 質保期12個月，在產品質保期內，因制造所產生的產品質量問題，由我方免費負責修理或更換部件。質保期后，一如既往實施優質服務，僅收取成本費。
設備如發生質量問題，在接到用戶維修通知后，本公司維修人員將及時給予答復，24小時（500公里以內）內到達現場，為客戶創造一個高效率的工作環境。

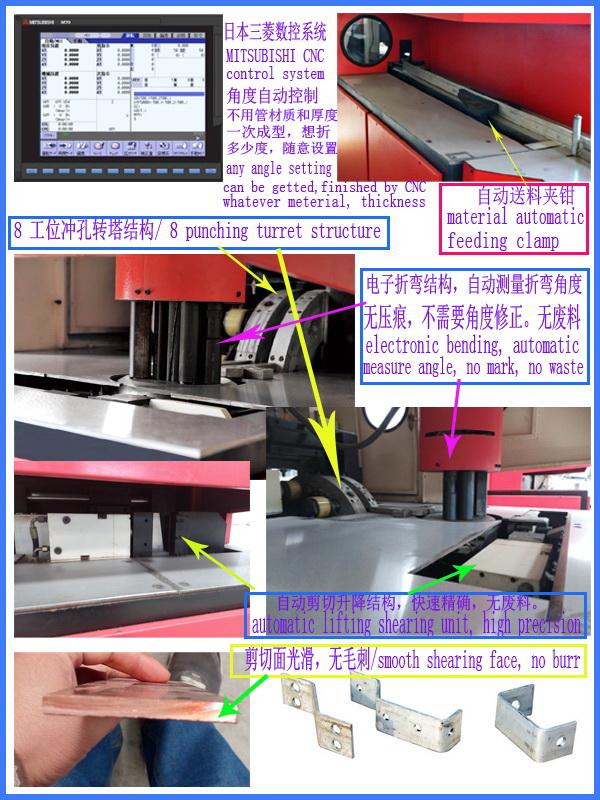

13，機器工作細節及構造
