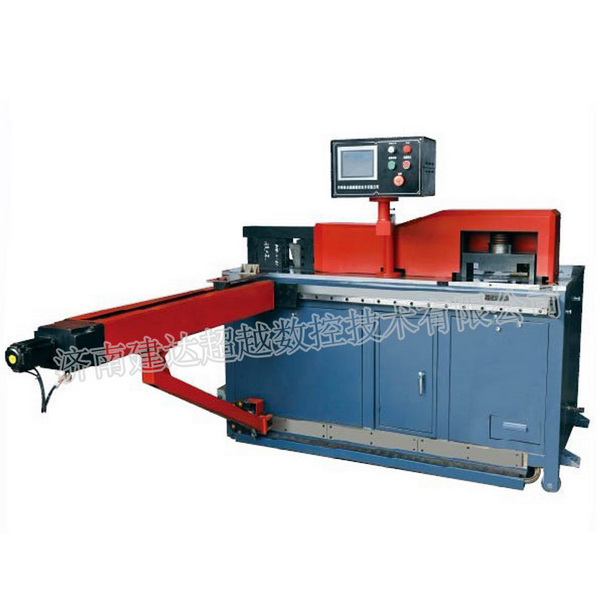

KJW303S三工位液壓母線折彎機介紹
發表日期：2021-01-12
KJW303S三工位液壓母線折彎機為三個工位工作，分別是數控折彎、立彎、下料和沖孔工位。更適合產量高且母線下料工作量大的企業優先考慮。適合用于電氣開關行業批量預制銅鋁母線，具有平彎、立彎、沖孔、剪斷、壓麻點、矯平等功能，模具配備齊全，最大加工母線寬度可達230mm。
設備主要技術參數：
折彎工位：公稱壓力：300kN
電機功率：5.5kW
剪斷工位：公稱壓力：350kN
電機功率：3kW
沖孔工位：公稱壓力：300kN
電機功率：5.5kW
最大平彎尺寸：230×12mm
最大立彎尺寸：120×12mm
最大剪斷尺寸：230×6mm
沖孔尺寸：圓孔模：Φ9、Φ11、Φ13、Φ17
腰孔模：9×14、11×16、13×18、
17×22
外型尺寸：2040X1365X1435（不含定位尺）mm
機器重量：2000kg
本機折彎工位采用西門子PLC數控折彎控制裝置和威綸通觸摸屏，并對折彎半徑為R9和R15銅、鋁母線折彎進行優化（用戶可自選兩套非標R壓頭），一般在第一次折彎時可達到±0.5°左右,操作方便，角度控制準確，通過對母線折彎角度進行補償?shù)那闆r下，折彎重復精度α±0.3°；沖孔工位可預裝五副模具，圓孔模四副，腰孔模一副，只需移動直線式?jīng)_孔模座即可選擇模位。液壓部分采用三套獨立供油系統，三個工位三人同時操作，互不干涉互不影響，工作穩定可靠。工作平穩可靠，造型美觀。該設備最大優點是工作效率高，同時降低勞動強度。
